附件1：

长沙理工大学第二十届“物电杯”企业题

选题一：ACDC电源设计（出题企业：广州金升阳科技有限公司）

设计要求：

1、输入电压Vin=220VAC，输出电压Vo=24V

2 、最大输出功率＞30W，输出电压精度＜±3%

可选功能：

1、具备短路保护功能；

2、具备输出电压可调功能；

选题二：数控直流升降压可调稳压电源（出题企业：威胜集团）

任务：

设计并实现一款数控直流升降压可调稳压电源，具备宽输入电压范围、输出电压/电流连续可调、高精度控制、交互显示、按键操作及过载保护功能。该电源适用于实验室、电子研发、教学、维修等场景，能够为各种电子设备提供稳定可靠的直流供电。

要求：

1、基本要求:输入0.5-36V,输出0.1-36V,0-3A可调，支持恒压恒流模式。

2、能实时显示出任意图形和图像。

3、有保护功能。

4、运行参数支持设置。

发挥部分：

1、自定义显示内容。比如显示的内容，形式等。

2、数据记录与远程控制。

说明：

设计报告正文中应包括系统总体框图、核心电路原理图、主要流程图、主要的测试结果。整的电路原理图、重要的源程序用附件给出。不能购买现成的套件。

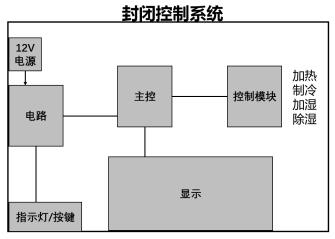

选题三：智能恒温恒湿控制系统（LED/LCD显示）（出题企业：长沙惠科光电有限公司）

背景：恒温恒湿环境在工业生产（如半导体制造、精密仪器）、现代农业（如温室大棚、菌类培养）、仓储管理（如粮食、药品储藏）以及家居生活（如婴儿房、书房）中有着广泛的应用。

任务：

本题要求设计并制作一个智能恒温恒湿控制系统，能够自动监测环境参数，并通过执行机构将环境稳定在用户设定的温湿度范围内，具有良好的人机交互界面。

要求：

能够实时采集环境温湿度数据并在LED/LCD显示屏上输出当前环境温度、当前环境湿度、设定温度上限、设定温度下限、设定湿度上限、设定湿度下限。显示界面要求清晰、直观。

能够根据环境光强自适应调节显示屏光强，并且可实现手动调节和自动调节可切换。

息屏模式：若一段时间内无操作，自动将屏幕亮度调到最低或关闭背光。

可通过按键输入模块，设置温湿度的目标范围（即上限和下限值）。

继电器控制模块：温度控制部分需要保证系统温度均匀。

加热控制： 当温度低于设定下限时，启动加热模块（如小功率加热片等）。

制冷控制： 当温度高于设定上限时，启动降温模块（如小风扇等）。

加湿控制： 当湿度低于设定下限时，启动加湿模块（如超声雾化器等）。

除湿控制： 当湿度高于设定上限时，启动除湿模块（如小风扇等）。

6、状态指示： 使用LED指示灯，分别指示加热、降温、加湿、除湿四种工作状态。

发挥部分：

人机交互：

1、触控设置，可以对屏幕进行触控切换显示界面和设置；

2、语音交互，通过语音控制显示切换界。

数据曲线显示：实现温湿度随时间变化的实时曲线绘制功能。

手势模式：通过手势动作可以将设备唤醒。

智能亮息屏：人离开息屏，人来亮屏

报警功能：当温湿度长时间无法达到设定范围或传感器故障时，能进行声（蜂鸣器）光（LED闪烁）报警。

远程监控： 增加Wi-Fi或蓝牙模块，可将数据上传至手机APP或PC端进行远程监控和参数设置。

说明：

设计报告正文中应包括系统总体框图、核心电路原理图、主要流程图、主要的测试结果，预留温度和湿度检测点方便进行验证。

选题四：声源自动探测记录仪（出题企业：湖南湘牛环保实业有限公司）

任务：

利用声学传感器：单麦克风、声强探头、麦阵+AI设计并制作一个实时自动追踪声源方向，分析频谱特征A计权值，动态拍摄显示声源图像的装置。

要求：

基本要求：以比较经济、简洁实用的方式获取上述装置。

建议：采用声强探头采集声能信号，并将信号送入云端，由云端进行信号分析将时域信号转换成频域信号。根据声强是矢量的特征，找出锁定声源方向，并拍摄显示声源图像和频谱。

利用单片机或更简单有效的方法控制旋转机构自动定位。

发挥部分：
1、声纹识别比较

1. 运动部分供电方式

选题五：家居AI天气照明系统及方法（出题企业：普斯赛特光电科技有限公司）

任务：

设计并制作互联AI的家居室内照明LED灯具/灯具组，要求动态获取、存储户外天气变化光谱以LED灯具发光形式在室内同步实现24H变化等

要求：

1、260-1000nm段户外光谱获取、存储、转换数字化系统；

2、设计制作260-1000nm LED光源与驱动；

3、AI互联灯具，实现户外与室内天气一致。

发挥部分：

1、LED户外光谱的获取、存储、转换逻辑与理论图；

2、LED光源设计固焊图；

3、LED 光源驱动电路图；

4、AI接入LED灯具实现逻辑与算法。

说明：

设计报告正文中应包括系统总体框图、核心电路原理图、主要流程图、主要的测试结果。整的电路原理图、重要的源程序用附件给出。不能购买现成的套件。

【注】对于达到要求的此设计方案，出题公司可以适当形式资助。

企业题全程咨询指导联系人：罗工

企业题全程咨询指导联系方式：18692975743

附件2：

长沙理工大学第二十届“物电杯”电子设计创新大赛报名表

填写说明：1、每份作品填写一张表格（此表可复制）；

如果为自主选题作品请填写自主选题作品名称；若选择企业出题题目请填写企业项目名称。（二者选一即可）

表中未涉及事宜（如参赛团队有关事项）需要说明的，请备注栏中写明。

附件3：

学校：

学院：

专业：

作者：

作品名称：GSM防火防盗报警器

作品简介：本产品是以单片机AT89S52和GSM模块TC35为核心，集防火、防盗、远程控制于一体。在单片机的控制下，开启状态中通过采集人体红外感应器以及烟雾传感器信息，当有人非法进入或烟雾浓度超标时则立刻向用户发出报警短信，提示相关信息。用户可用手机短信或电话模式方便地对系统进行远程控制，开启或关闭报警系统，并能通过短信对继电器进行控制，从而远程地对一些电器进行开启和关闭。

制作过程：

1、收集资料，分析原理。

2、用DXP绘制原理图。

3、软件编程并仿真

4、生成电子元件器件列表，购买元器件。

5、按原理图焊接电路，烧写程序，调试程序。

6、生产成品。

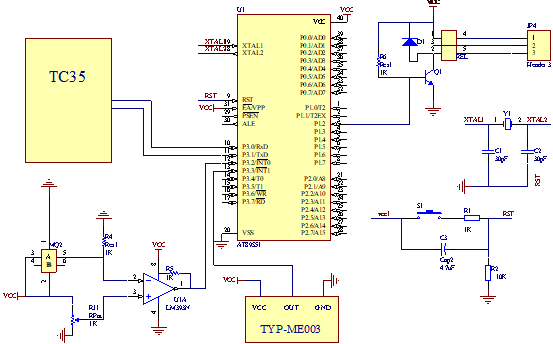

原理介绍及原理图：

在TC35中装入手机SIM卡，开启电源，放在室内。离开后，用户通过拨打装入的SIM卡号码将报警器开启，防火防盗功能开启后将自动发送短信提示用户已开启。报警状态下，单片机开启两个外部中断，扫描烟雾传感器MQ2和人体红外感应TYP—ME003的信息。当有人在室内非法活动时，人体红外感应捕捉到信息后给单片机发送中断信号，单片机响应中断向TC35发出指令通过其向用户手机发送报警短信，未防止用户在吵闹环境中没注意到报警短信，会打电话进行提示并自动重播直到用户接通电话。火灾报警通过MQ2采集烟雾浓度信号，当烟雾超标时也会以同样的方式发送火灾警报。进入室内前亦可以通过打电话的方式解除警报。同时本作品还有远程控制功能，发送短信可以进行继电器的开合，并通过短信查询报警器和继电器的工作状态。

主要特点：

1、以覆盖面广的手机无线网络GSM为传输介质，信号稳定，可以放在室内任何地方，移动方便。

2、开关方便，外出或回家只需通过拨一个电话即可实现开启和关闭报警功能。

3、报警智能。先发送短信，再通过电话提醒用户处理。

4、可以远程对继电器控制，从而控制一些电器的开关并进行状态查询。

创新点:

集防火、防盗、远程控制于一体，具有较高的实用性。并设置用户验证功能，在来电和短信上先判断是否为所设定的用户号码再做相应的处理，不会响应非授权用户的命令，并提供实时状态变更信息，具有较好的安全性。
