长沙理工大学电气与信息工程学院有不错的高电压与绝缘技术研发条件。学院投资600多万建设了高压实验室，长沙理工大学高电压实验室拥有1200KV冲击电压发生装置、400KV冲击电压发生器、100kA冲击电流发生器、200KV/200KVA工频无局部放电试验装置、400KV直流发生设备、导线波过程实验台、数字电桥、变压器变比测量仪、抗干扰介损测量仪、微安表、兆欧摇表、回路电阻测量仪、工频、冲击分压器、接地电阻测量仪、多台PT、多台CT、多台真空断路器、调压器、大电流发生器以及多台变压器、配电变压器等成套设备及介质损耗测量仪、数字存储示波器等测量仪器，是湖南省首个拥有四套电源设备的大型实验室。实验室可为电气设备试品提供各种型式试验电源及各种形式的过电压，以检测电气设备承受过电压的能力及电气性能的好坏。可满足本科生实验教学要求，还可供本校教师和外来单位科研使用。实验室拥有一支学术水平高、年富力强的学术队伍,目前承担电网公司多项科研项目。实验室还建有1：1模拟配电网实验室，与高压实验室互补。学校和电力公司的实验条件能进行很好的互补，为项目的实施奠定了很好的硬件基础,因而该项目一定能高质量地完成，取得较好的成果。实验室的科研项目曾多次获得省部级奖励。

一、实验室主要设备

1、1200KV冲击电压发生装置

CJDY系列冲击电压发生器（图一所示）是产生标准雷电全波、雷电陡波、标准操作波、特种操作波以及陡波的高电压试验设备，可对绝缘子串、套管、长空气间隙和变压器、高压开关等进行冲击电压试验和其它科学试验。

该设备由1200KV冲击电压发生本体、1200KV弱阻尼电容分压器、800KV多球隙截断装置、CCK-2511型控制系统及Hias1214测控一体化系统构成。

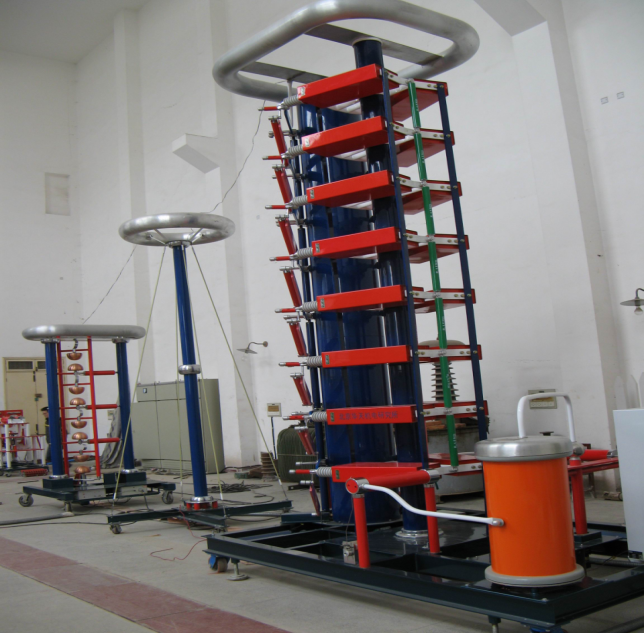

图一   1200KV冲击电压发生装置

2、该设备可开设的实验项目有：

（1） 雷电冲击实验

（2） 操作冲击波实验

（3） 雷电波的截波实验

面向专业：电气工程及其自动化

3、200KV/200KVA工频无局部放电试验装置（图三所示）

该套试验装置由工频无局部放电试验变压器、工频电容分压器、工频保护电阻、电源噪音滤波器、柱式调压器和工频控制台组成，可为试品提供最高达200kV的工频高电压。将设备产生的工频电压作用于被测试的电气设备的绝缘上，可以考察被测试电气设备在长时间的工作电压及瞬时的内过电压下是否能可靠工作；还可用于研究高压输电线路的气体绝缘间隙、电晕损耗及长串绝缘子的闪络电压等高电压试验项目。

该设备配套的还有一部局部放电检测仪，可广泛适用于变压器、互感器、高压开关、氧化锌避雷器、电力电缆等各种高电压电工产品的局部放电测量，产品的型式试验，绝缘的运行监督等。

该设备可开展的实验项目有：

（1） 工频耐压试验

（2） 工频击穿试验

（3） 泄露电流试验

（4） 局部放电检测



图三  200KV/200KVA工频无局部放电试验装置

面向专业：电气工程及其自动化

4、导线波过程实验台：

导线波过程试验台（图四所示）产生陡脉冲方波，用来进行导线波过程实验，模拟导线长度约为5600米。可通过对实验现象的观察进一步了解和熟悉电磁波在导线上运动的基本规律，并根据观察结果，计算波阻抗、波速、单位长度上的电感及电容。

该设备可开设的实验项目有：

（1） 单导线上末端开路、短路及末端接入可变电阻时波的传播过程演示

（2） 单导线上串入电感及并入电容时波的传播过程演示

（3） 波速及波阻抗的测定



图四   导线波过程实验台

面向专业：电气工程及其自动化

5、400kV直流电压发生装置

该套试验装置是可产生最高达400kV的直流电流电源设备。该设备可对一些电容量较大的交流设备，例如电力电缆，进行直流耐压及泄流试验。

该设备可开设的试验项目：

（1） 直流耐压试验

（2） 泄露电流试验

面向专业：电气工程及其自动化



二、实验室承担的科研项目

1、高电压实验室的研究方向：

（1） 防雷接地技术

（2） 电气设备状态检修

（3） 局部放电检测技术及其应用

（4） 电气设备在线监测与故障诊断

2、高电压实验室可承担的科研项目：

（1） 基于电网暂态信号产生和传输特性的暂态保护新原理研究；

（2） 配电网中性点接地阻抗柔性控制及信息融合接地保护研究。

（3） 山岩地区利用杆塔基础降低杆塔接地电阻的方法研究；

（4） 配电网线路防雷技术研究；

（5） 变电所地电位干扰及防护措施研究；

（6） 变压器局部放电在线监测装置研究；

（7） 变压器绕组变形在线监测装置研究；

（8） 真空开关真空度在线监测装置研究；

面向专业：电气工程及其自动化
